今天,我们向大家介绍犬胸部脏器的DR形态。从大体解剖来讲,犬胸部脏器主要是心脏和肺。但是当我们判别病理变化的时候,我们往往需要识别更多的细微结构。比方说,支气管,肺静脉,肺动脉,食道,前腔静脉,后腔静脉,左侧膈肌脚,右侧膈肌脚,膈肌顶部等。

      犬的肺叶,呈左三右四分布。即左侧三叶,前叶和后叶,前叶又分为两小叶。右侧四叶,前叶、中叶、后叶和副叶。


注:每幅图的解释在图片下方。



图1. 犬胸部侧位片

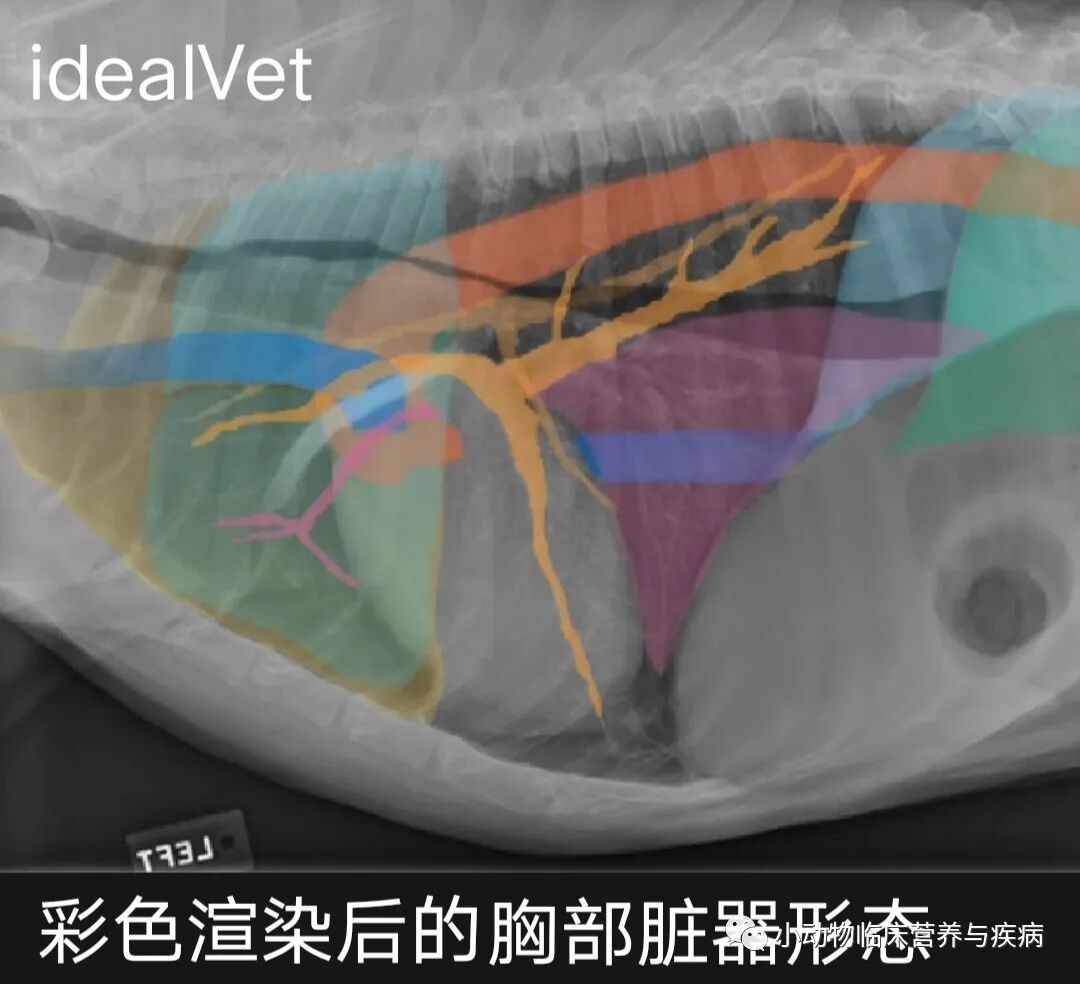

图2.犬胸片各脏器渲染后彩色图

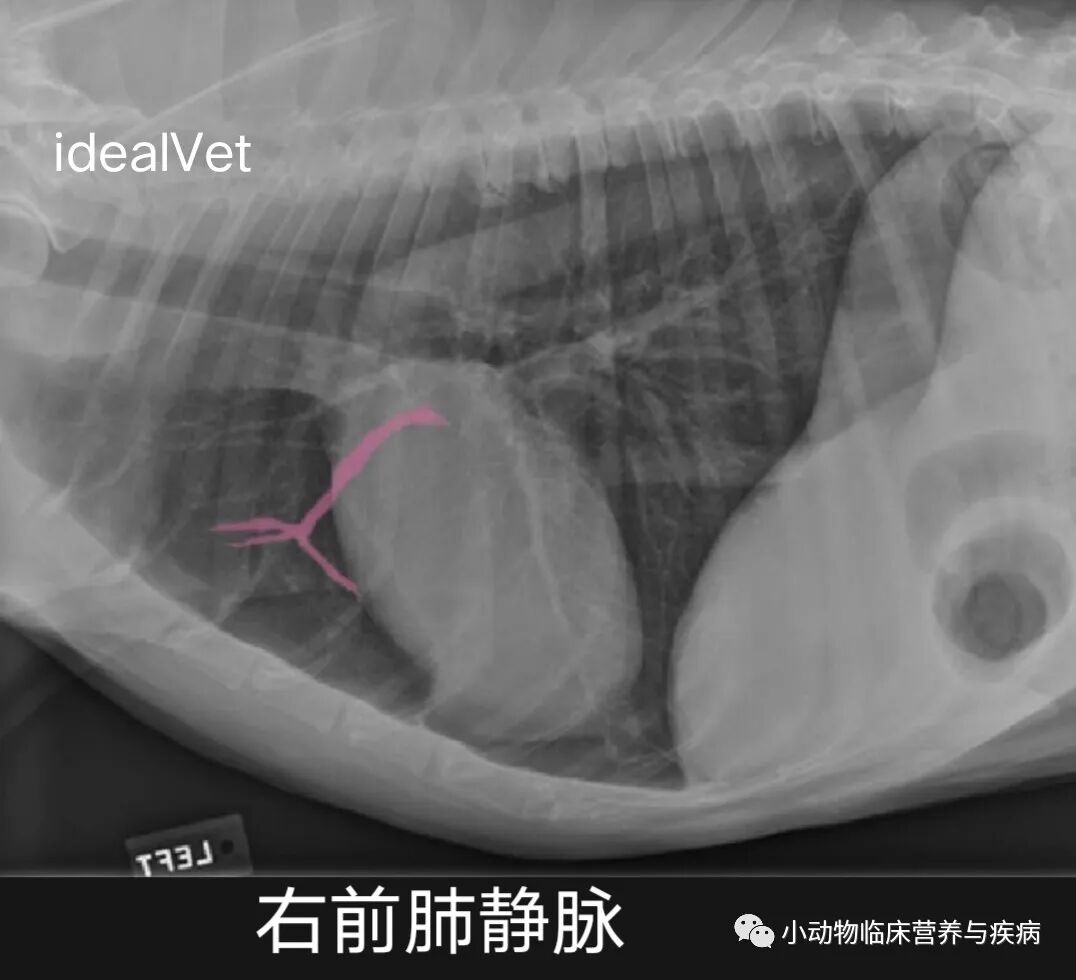

3.右前肺静脉 (粉色)


4. 肺动脉一(黄色)


5.右前肺叶(淡蓝色)

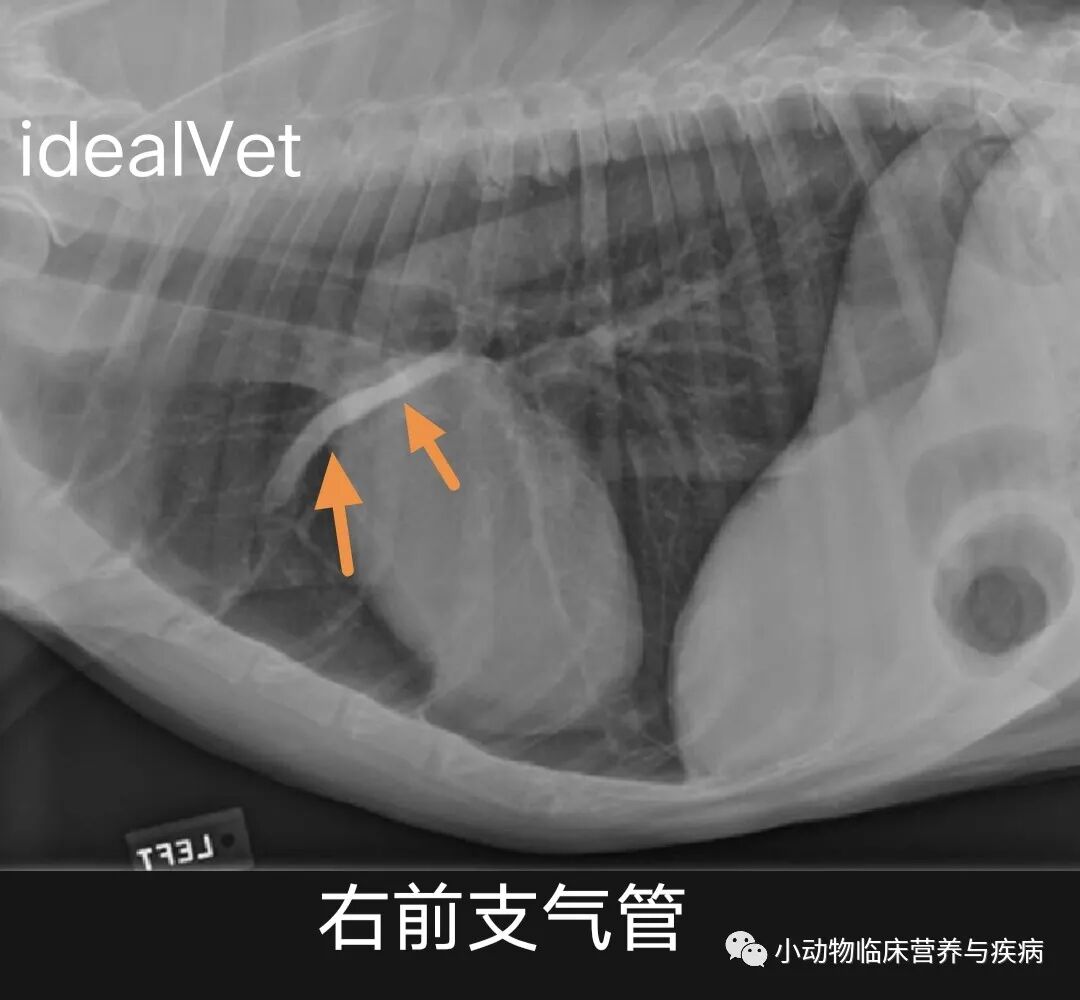

6.右前支气管(亮白色)

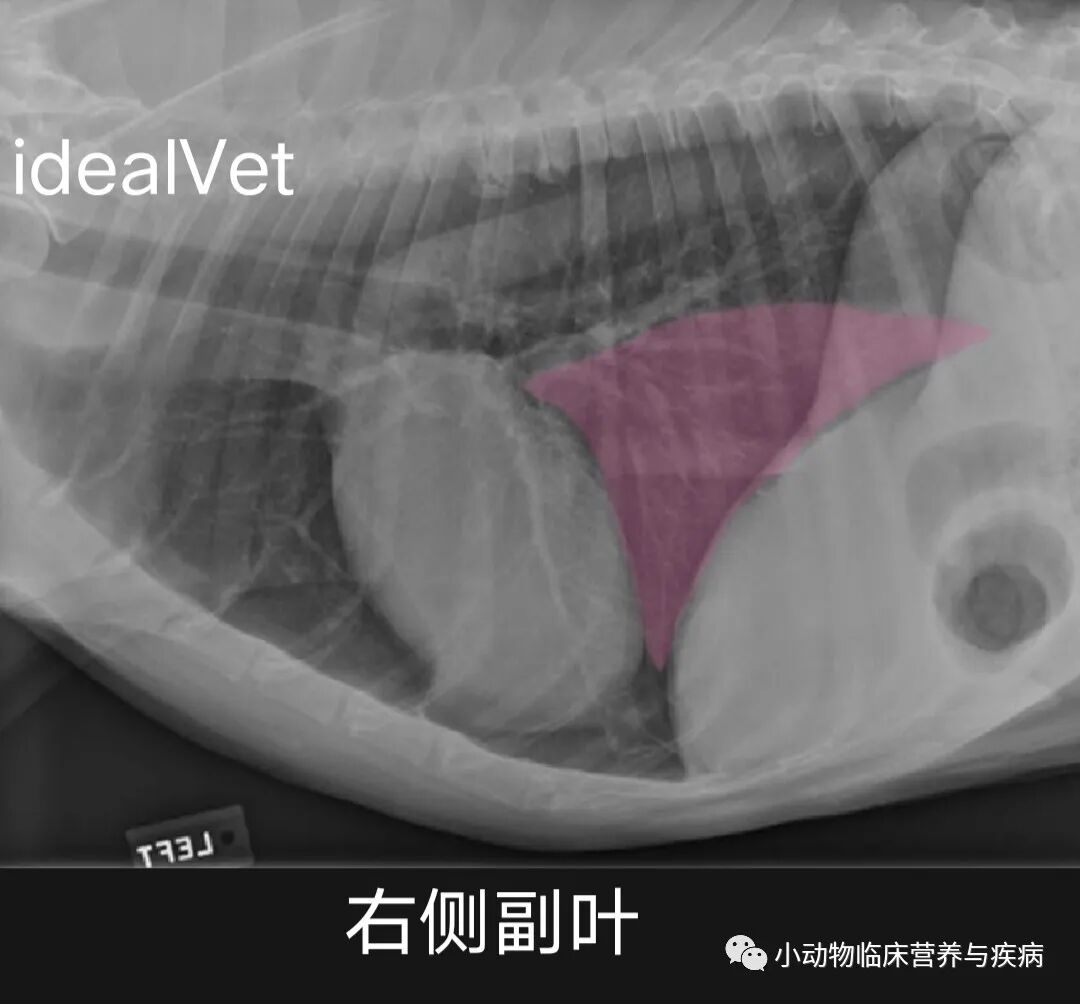

7.右侧肺副叶(淡粉色)

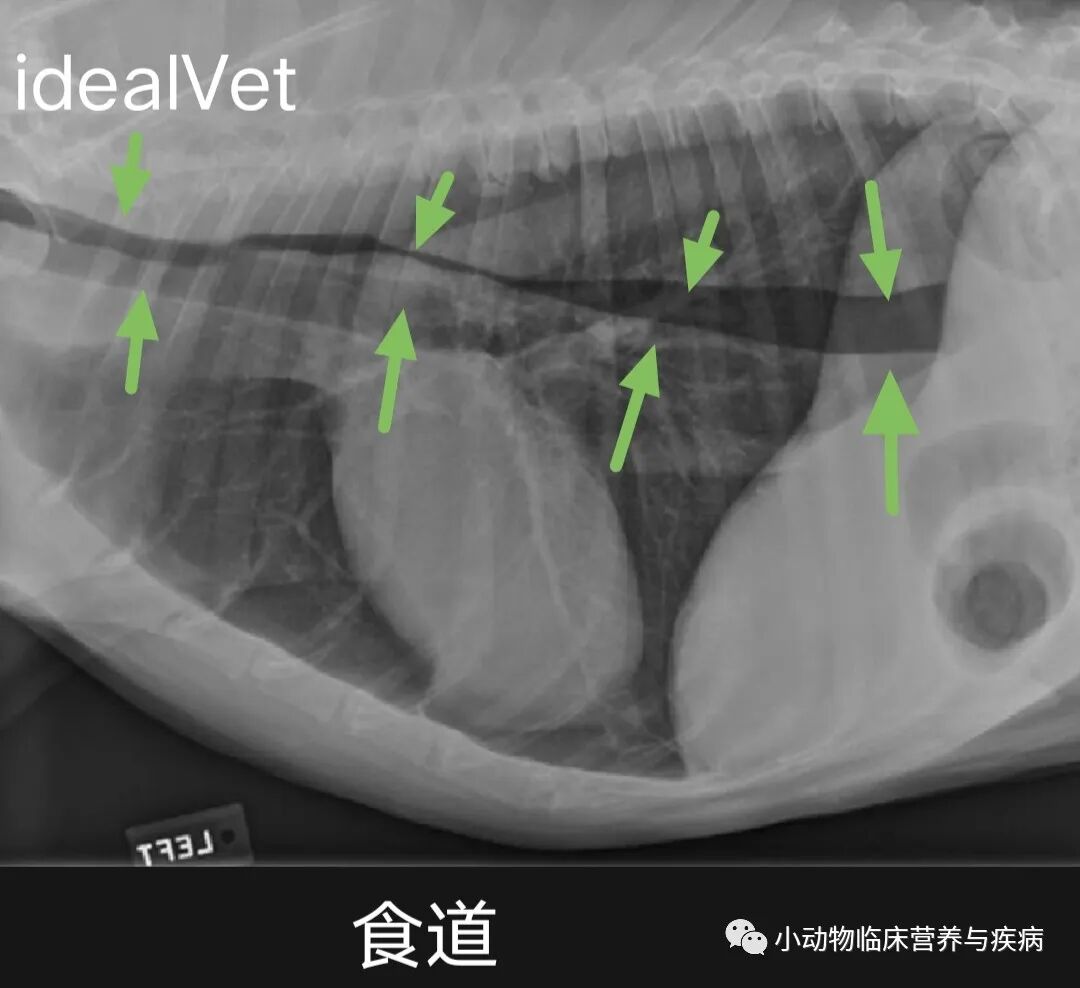

8.食道(绿色箭头指示的狭长黑色通道,心基部正上方变窄,而两头较宽)

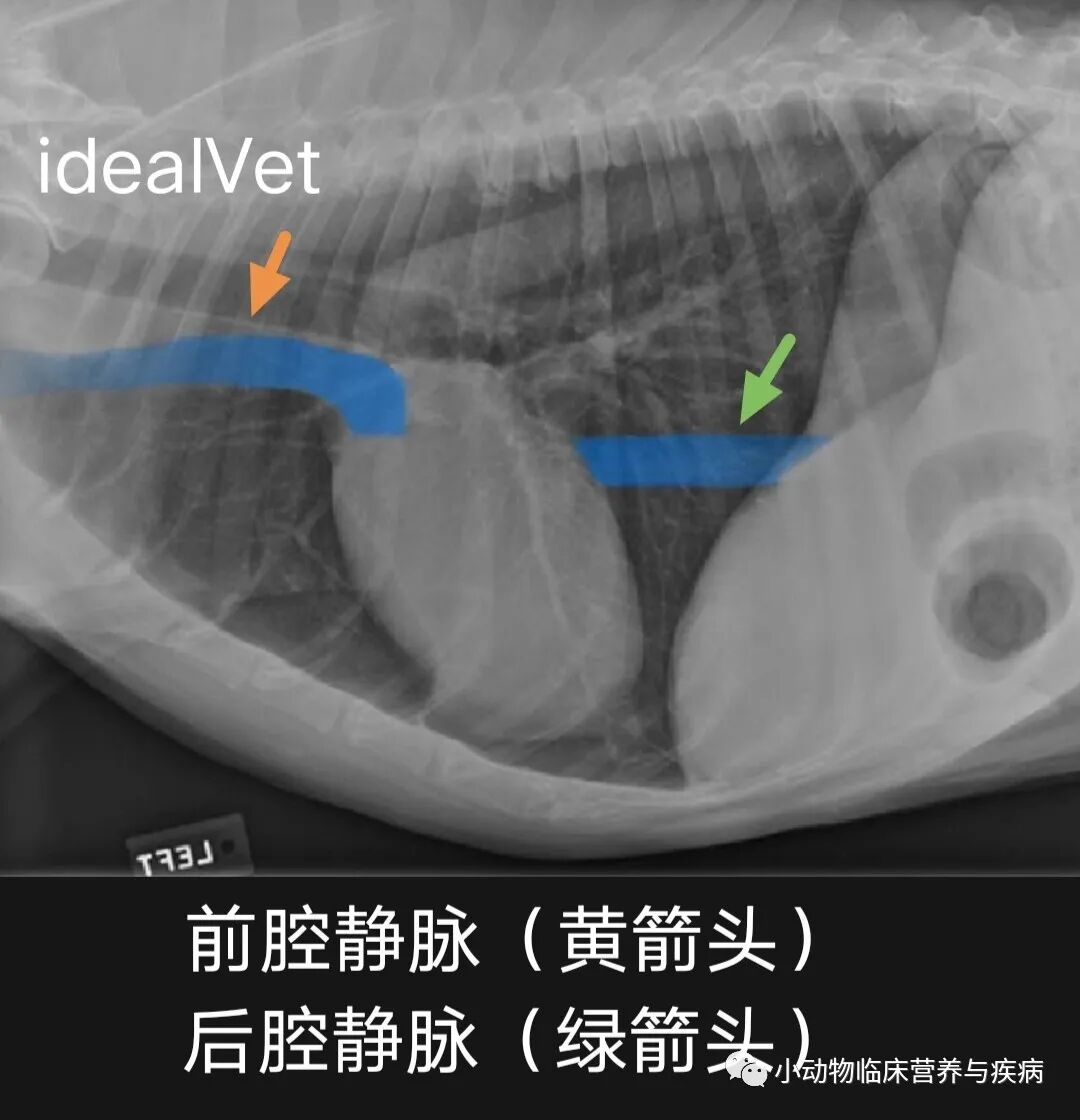

9.前腔静脉(黄色箭头)与后腔静脉(绿色箭头)

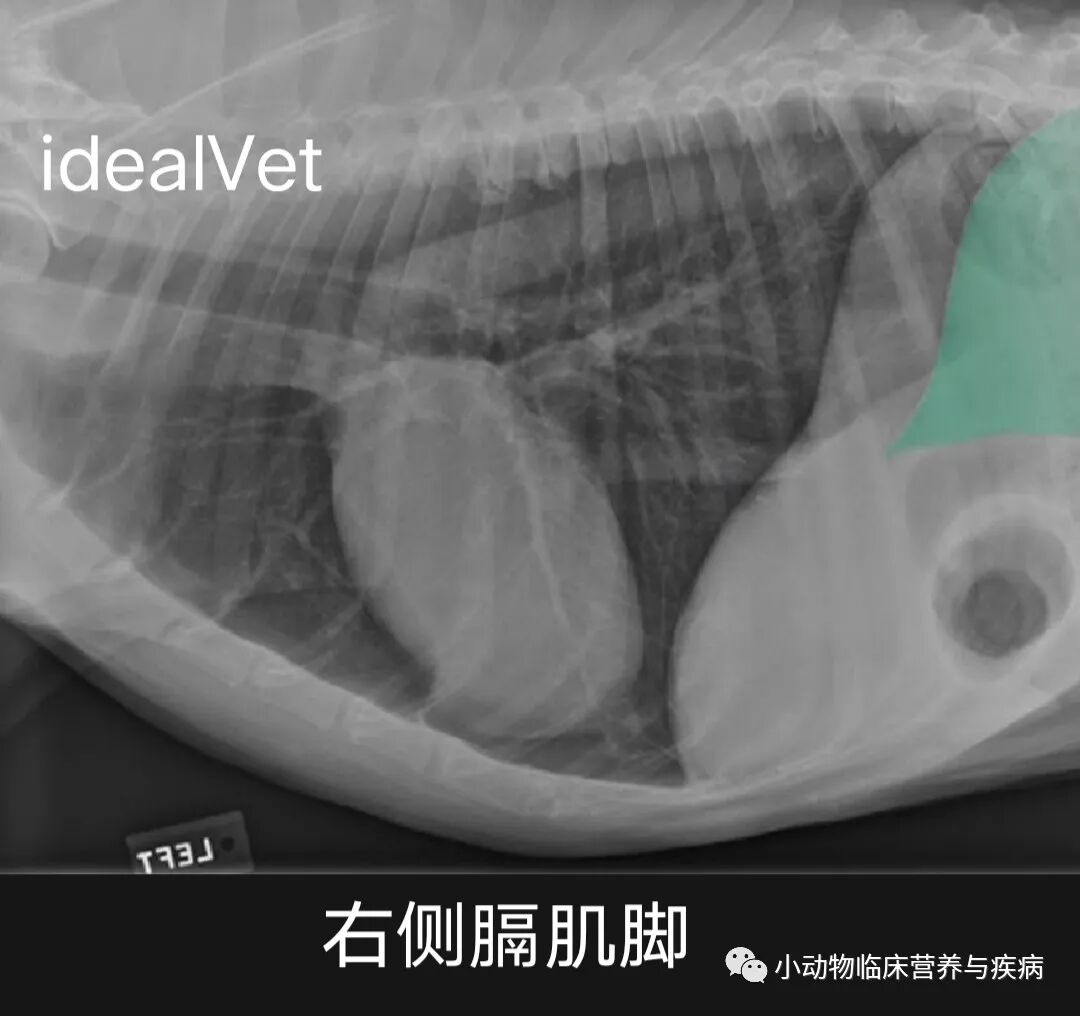

10.右侧膈肌脚(淡绿色)

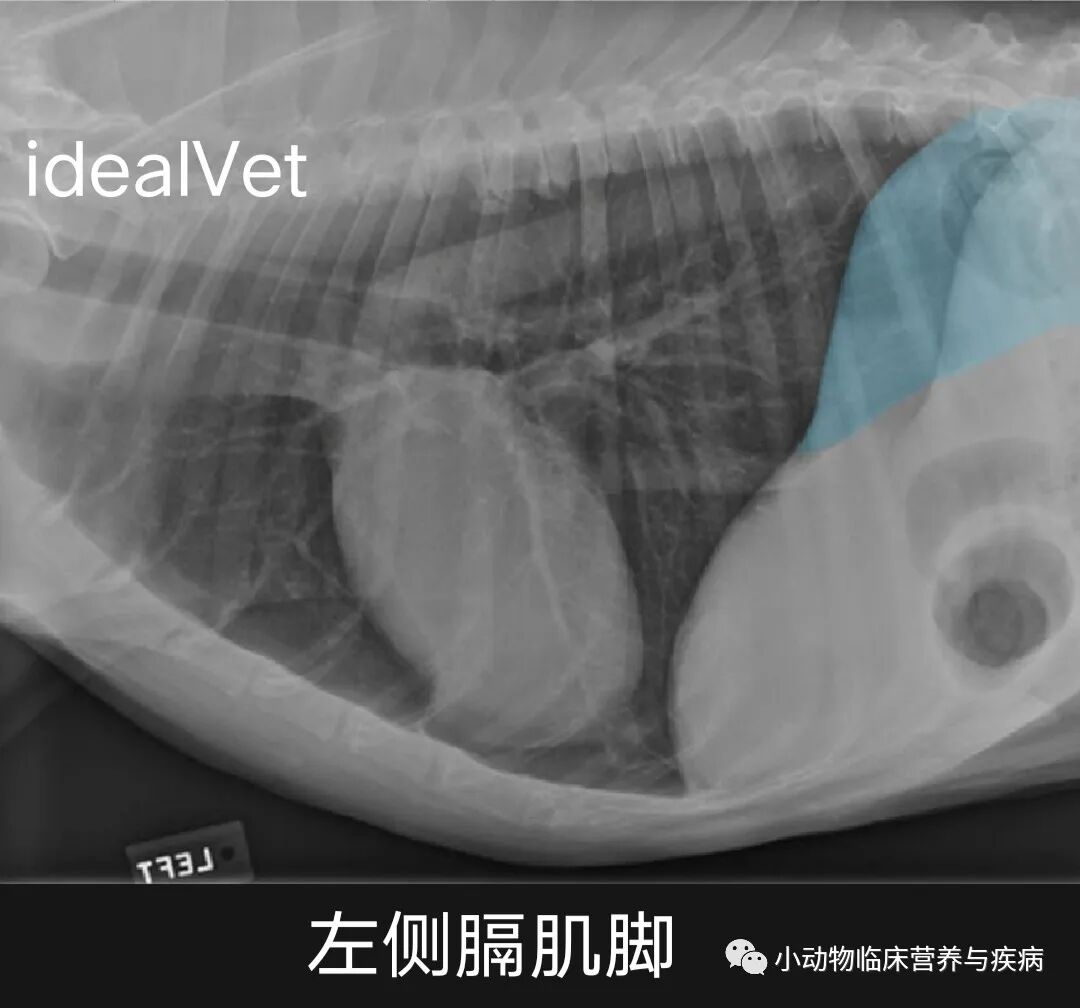

11.左侧膈肌脚(淡蓝色)


12.肺动脉二(黄色)


13.主动脉弓(橙色)

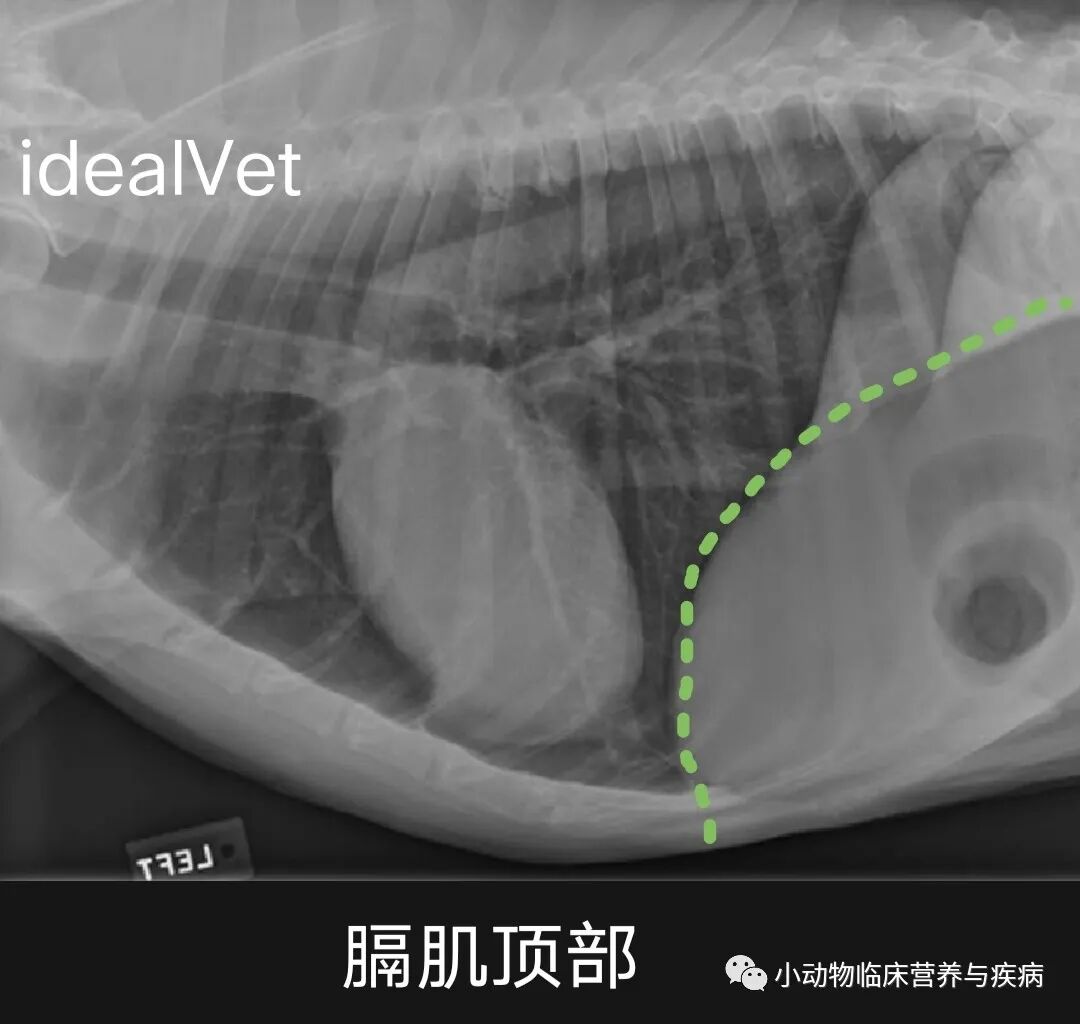

14.膈肌顶部(绿色虚线)

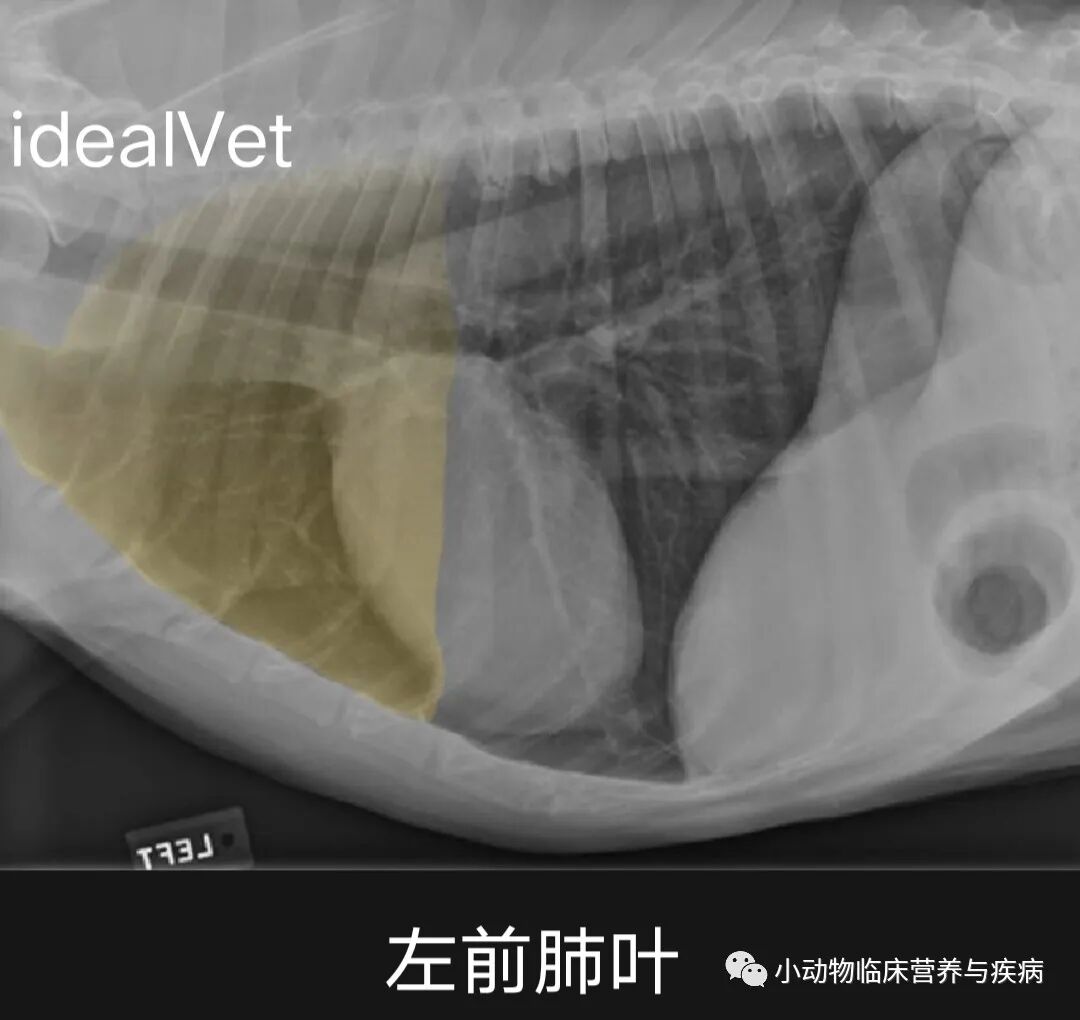

15.左前肺叶(淡黄色):左前肺叶又分为前叶与后叶两部分。
